Револьверные двери

Револьверные двери — их также называют карусельными или вращающимися — применяются во входных группах с непрерывным разделением наружной и внутренней среды. Основная линейка ИОМАКС ПРО — автоматические ADSR-2, ADSR-3, ADSR-4 и ADSR Crystal. Решения ASSA ABLOY доступны как дополнительные варианты для отдельных проектных задач. Подберём тип и диаметр с учётом потока посетителей, багажа и тележек, архитектуры входа и требований к безопасности.

РАСЧЁТ ВХОДНОЙ ГРУППЫ

Револьверная дверь под проект

Подберём тип, диаметр и конфигурацию револьверной двери по потоку посетителей, геометрии входа и требованиям проекта. Стоимость — по запросу.

Получить расчёт Монтаж → Сервис →
Подбор по потокуучитываем пиковую проходимость, багаж и тележки
2 / 3 / 4 лопастиADSR и проектные альтернативы под требуемый диаметр
Проект → монтаж → сервиссвязываем оборудование, строительную часть и эксплуатацию
Каталог

Товары категории

10 позиций
⌕
ADSR-2 Двухлопастная револьверная дверь
ADSR2-х лопастные двери
ADSR-2 Двухлопастная револьверная дверь
ADSR-2 — автоматическая двухлопастная револьверная дверь с центральным раздвижным проходом. Внутренний диаметр 3600–6200 мм. Для интенсивного по…
Уточнить наличие
По запросу
→
dormakaba KTC 3 / KTC 4
dormakaba3/4-х лопастные двери
dormakaba KTC 3 / KTC 4
Автоматические револьверные двери большого диаметра dormakaba KTC 3 / KTC 4 для входных групп с высокой пропускной способностью. Диапазон диамет…
Уточнить наличие
По запросу
→

Подбор револьверной двери

Револьверные двери для коммерческих и общественных объектов

ИОМАКС ПРО подбирает автоматические револьверные двери под интенсивность потока, диаметр входной группы, требования к безопасности и архитектуре объекта. В линейке ADSR представлены 2-, 3- и 4-лопастные, а также цельностеклянные решения. Стоимость конкретной конфигурации рассчитывается по запросу после уточнения размеров и состава автоматики.

Подбор по потоку и диаметру

Конфигурацию выбираем по ширине прохода, ожидаемой интенсивности посетителей, диаметру двери и требованиям к пропускной способности.

Интеграция в проект

Учитываем архитектуру входной группы, датчики безопасности, контроль доступа, режимы эксплуатации и сопряжение с инженерными системами здания.

Поставка, монтаж и сервис

Сопровождаем проект от подбора и проектирования до поставки, монтажа и обслуживания револьверных дверей в Москве, Санкт-Петербурге и других регионах России.

Реализованные объектыМонтаж револьверных дверейСервис револьверных дверейПроектирование входных групп

Основная линейка ADSR

Револьверные и карусельные двери: сравнение моделей

Револьверные двери также называют карусельными или вращающимися дверями. Основной фокус ИОМАКС ПРО — линейка ADSR: двухлопастная ADSR-2, универсальные ADSR-3 и ADSR-4, а также цельностеклянная ADSR Crystal. Решения ASSA ABLOY сохраняем в сравнении как дополнительные варианты для отдельных проектных задач и размерных диапазонов.

Получить расчёт ADSR
Модель Конфигурация Внутренний диаметр Основное применение Ключевая особенность
ADSR-2ADSR2 лопасти3600–6200 ммИнтенсивный поток, багаж и тележкиЦентральный автоматический раздвижной проход
ADSR-3ADSR3 лопасти1800–4000 ммБизнес-центры, ТЦ, гостиницыУниверсальная автоматическая конфигурация
ADSR-4ADSR4 лопасти1800–4000 ммПредставительские и интенсивно используемые входыЧетыре равномерно разделённых сектора
ADSR CrystalADSR3 или 4 лопасти1800–3600 ммАрхитектурно прозрачные входные группыЦельностеклянное исполнение
ASSA ABLOY RD600 (UniTurn)2 лопасти3600–5400 ммВысокая пропускная способностьПериферийный привод и свободное центральное пространство
ASSA ABLOY RD200-3 / RD200-4 (RD3 / RD4)3 или 4 лопастидо 4000 ммКомпактные автоматические входные группыШирокий диапазон стандартных исполнений
ASSA ABLOY RD700 (RD3L)3 лопасти4200–6200 ммКрупные входные группы, интенсивный поток, тележки и багажБольшой внутренний диаметр и высокая пропускная способность
ASSA ABLOY RD100-3 / RD100-43 или 4 лопасти1800–3000 ммКомпактные автоматические входные группыАвтоматическая дверь для ограниченного пространства
2

Двухлопастные — ADSR-2

Приоритетное двухлопастное решение IOMAX для крупных проходов, интенсивного потока, багажа и тележек. ADSR-2 предусматривает режим центральной раздвижной двери.

Смотреть ADSR-2 и 2-лопастные →
3

Трёхлопастные — ADSR-3

Основное универсальное решение IOMAX с увеличенным полезным сектором для бизнес-центров, ТЦ, гостиниц и других общественных объектов.

Смотреть ADSR-3 →
4

Четырёхлопастные — ADSR-4

Основное четырёхлопастное решение IOMAX: четыре равномерных сектора и предсказуемое разделение встречных потоков.

Смотреть ADSR-4 →
◇

Цельностеклянные — ADSR Crystal

Приоритетное архитектурное решение IOMAX для объектов, где важны прозрачность фасада, визуальная лёгкость и индивидуальная интеграция.

Смотреть ADSR Crystal →
Стоимость — по запросу. Первичный подбор ведём по линейке ADSR. Если габариты или специальные требования выходят за её диапазон, дополнительно рассматриваем решения ASSA ABLOY. Для расчёта достаточно передать размеры проёма, план или DWG/PDF и ориентировочный поток посетителей. Отправить исходные данные →
Подбор дверей ADSR

Как подобрать тип и диаметр револьверной двери

Предварительный подбор в первую очередь ориентирован на линейку ADSR. ADSR-2 закрывает задачи крупных двухлопастных входов, ADSR-3 и ADSR-4 — основной диапазон стандартных автоматических входных групп, ADSR Crystal — цельностеклянные решения. Серии ASSA ABLOY выводятся как дополнительные варианты, если этого требуют размеры или специальные условия проекта.

Передать план / DWG
1

Если размер пока неизвестен, оставьте поле пустым. Диапазон решений на странице: от 1800 до 6200 мм; основная линейка ADSR перекрывает диапазон до 6200 мм.

2
Интенсивность потока
3
Особенности эксплуатации
Предварительный результат

Укажите исходные данные

При наличии подходящей конфигурации ADSR она показывается в приоритете. Точная пропускная способность и окончательный диаметр определяются по планировке, пиковому потоку и требованиям проекта.

Важно: этот блок не заменяет инженерный расчёт. В первую очередь ИОМАКС ПРО проверяет применимость ADSR, затем при необходимости рассматривает дополнительные решения. Для финального подбора проверяются ширина входной группы, реальный пиковый поток, тележки/багаж, безопасность, СКУД, АПС и доступность для МГН.
1800–3000 мм Основной выбор IOMAX — ADSR-3, ADSR-4 и ADSR Crystal. RD100 рассматривается как дополнительное компактное решение.
1800–4000 мм Базовый диапазон ADSR-3 и ADSR-4; ADSR Crystal — до 3600 мм. RD200 остаётся дополнительной альтернативой.
3600–6200 мм Приоритетное двухлопастное решение — ADSR-2: внутренний диаметр 3600–6200 мм, интенсивный поток, багаж, тележки и центральный автоматический раздвижной проход. RD600 — дополнительный вариант.
4200–6200 мм ADSR-2 остаётся основным двухлопастным решением во всём диапазоне 3600–6200 мм. RD700 (RD3L) — дополнительный трёхлопастный вариант 4200–6200 мм для проектов, где требуется именно такая конфигурация.

Что влияет на пропускную способность револьверной двери

При подборе ADSR диаметр — только один из параметров. На фактическую пропускную способность влияют число лопастей, ширина полезного сектора, скорость и режим работы автоматики, характер встречных потоков, наличие багажа и тележек, а также организация подходов к входной группе. Поэтому ИОМАКС ПРО не публикует универсальную цифру «человек в минуту» без привязки к конкретной конфигурации ADSR или, когда требуется, к дополнительному решению другой серии.

ADSR — инженерная комплектация

Автоматика, безопасность и микроклимат револьверных дверей

Основной фокус — линейка ADSR: ADSR-2, ADSR-3, ADSR-4 и ADSR Crystal. Для неё ниже собраны ключевые особенности безопасности, прохода, микроклимата и отделки. Решения ASSA ABLOY приведены ниже только как дополнительные варианты для отдельных проектных задач.

Передать требования по ADSR
01

Безопасность и доступность ADSR

  • ADSR-2: автоматическая двухлопастная конструкция; доступны датчики движения и безопасности, вертикальные защитные буферы, лазерная защита подвижных лопастей, аварийная остановка, кнопки режима для МГН, электромеханическое запирание и LED-освещение; окончательная комплектация определяется проектом;
  • ADSR-3 / ADSR-4: датчики активации и контроля зоны прохода, защитные элементы, аварийная остановка;
  • для ADSR-3 / ADSR-4 предусмотрен замедленный режим для МГН;
  • интерфейсы со СКУД и пожарной автоматикой согласуются по конкретной модели и проекту.
02

Микроклимат входной группы ADSR

  • ADSR-2 / ADSR-3 / ADSR-4: револьверный принцип прохода снижает прямой воздухообмен между улицей и вестибюлем;
  • Для ADSR-2, ADSR-3 и ADSR-4 доступны встроенные в канопе или верхние тепловые завесы;
  • тепловая завеса для ADSR-2 / ADSR-3 / ADSR-4 может быть электрической или водяной;
  • мощность, способ установки и направление выдува определяются теплотехническим расчётом для конкретного проекта.
03

Архитектура и отделка ADSR

  • ADSR-2 / ADSR-3 / ADSR-4: доступны порошковая окраска по каталогу RAL, анодирование и облицовка шлифованной или зеркальной нержавеющей сталью;
  • Для ADSR-2, ADSR-3 и ADSR-4 доступны многослойное гнутое стекло корпуса и закалённое стекло лопастей;
  • диаметр, цвет, тип облицовки и интеграция в фасад подбираются под архитектуру конкретного проекта;
  • ADSR Crystal: цельностеклянное исполнение с прозрачным потолком и 3- или 4-лопастной конфигурацией.
Основные решения ADSR

Что предусмотрено в основной линейке IOMAX

Сначала проверяем применимость ADSR. Серии ASSA ABLOY используем как дополнительные варианты, если этого требуют размеры, конфигурация или иные ограничения проекта.

СерияБезопасность / управлениеКлимат / проходАрхитектурные опции
ADSR-2 Автоматическая двухлопастная конструкция; система безопасности и алгоритмы работы подбираются под проект. Крупный сектор, интенсивный поток, багаж и тележки; режим центральной раздвижной двери; встроенная в канопе или верхняя тепловая завеса, электрическое или водяное исполнение. RAL, анодирование, шлифованная или зеркальная нержавеющая сталь; многослойное гнутое стекло корпуса и закалённое стекло лопастей; интеграция в фасад — по проекту.
ADSR-3 / ADSR-4 Встроенные датчики, защитные элементы, аварийная остановка, замедленный режим для МГН, сенсорная панель. Встроенная или верхняя тепловая завеса; электрическое или водяное исполнение. RAL, анодирование, шлифованная или зеркальная нержавеющая сталь.
ADSR Crystal Автоматическая 3- или 4-лопастная конфигурация; состав автоматики и режимы задаются проектом. Револьверный принцип разделяет наружную и внутреннюю среду; климатическое решение согласуется отдельно. Прозрачный потолок, нержавеющая сталь, RAL, индивидуальная отделка.
Дополнительные решения ASSA ABLOY — применяются для отдельных проектных задач
ASSA ABLOY RD700 (RD3L) Датчики PDR, бесконтактные датчики безопасности и активные кромки на створках. Крупный проход для интенсивного потока, тележек и багажа; внутренний диаметр 4200–6200 мм. Крупноформатная входная система; отделка и примыкания уточняются по проекту.
ASSA ABLOY RD600 (UniTurn) Периферийный привод, PCD и внутренние кнопки управления. Свободное центральное пространство; возможна конфигурация с центральными автоматическими створками SL500 с проектными ограничениями. Дополнительное решение для входов с тележками, багажом, инвалидными креслами и высокой интенсивностью движения.
Сначала — ADSRпроверяем ADSR-2, ADSR-3, ADSR-4 или ADSR Crystal под задачу
Размерыпроём и доступный внутренний диаметр
Пиковый сценарийинтенсивность потока, багаж и тележки
Доступностьтребования для МГН и режимы замедления
Климаттип и параметры тепловой завесы
ИнтеграцииСКУД, пожарная автоматика и алгоритмы управления — по проекту
Реализованные объекты ADSR

Револьверные двери ADSR на действующих объектах

Инженерные решения ИОМАКС ПРО на реальных входных группах: ADSR-2 для крупных двухлопастных проходов, ADSR-3 для универсальных автоматических входов и ADSR Crystal для архитектурно прозрачных решений.

Все объекты ADSR
Реконструкция спорткомплекса «Олимпийский» Револьверные двери ADSR

Реконструкция спорткомплекса «Олимпийский»

Реконструкция входных групп спорткомплекса «Олимпийский» с револьверными автоматическими дверями ADSR. Первый этап — 7 дверей, всего проектом предусмотрено 24 двери.

Смотреть проект →

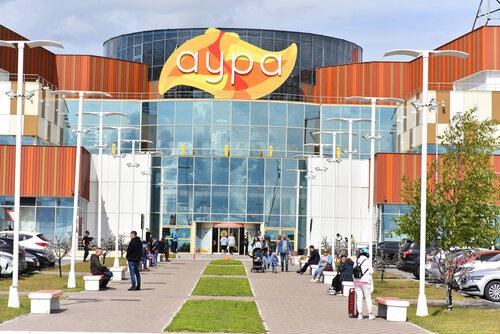

ТРЦ «Аура», Сургут — реконструкция входной группы ADSR-2

ТРЦ «Аура», Сургут — реконструкция входной группы

Реконструкция входной группы ТРЦ «Аура» в Сургуте с автоматическими двухлопастными револьверными дверями ADSR-2 Ø4800 и Ø5400 мм.

Смотреть проект →

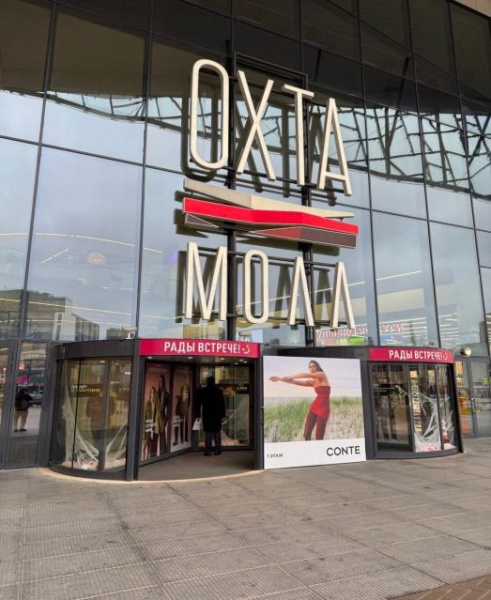

ТРЦ «Охта Молл», Санкт-Петербург — реконструкция входной группы ADSR-2

ТРЦ «Охта Молл», Санкт-Петербург — реконструкция входной группы

Реконструкция входной группы ТРЦ «Охта Молл» в Санкт-Петербурге с автоматическими двухлопастными револьверными дверями ADSR-2 Ø4800 мм.

Смотреть проект →

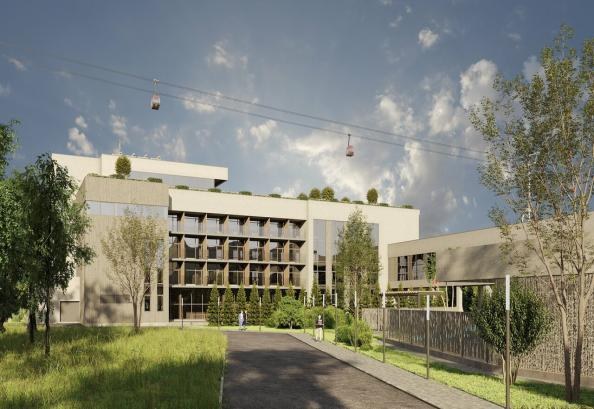

Отель «Экопарк» 5*, Нижний Новгород ADSR-3

Отель «Экопарк» 5*, Нижний Новгород

Автоматическая трёхлопастная револьверная дверь ADSR-3 Ø3500 мм для входной группы отеля «Экопарк» 5* в Нижнем Новгороде.

Смотреть проект →

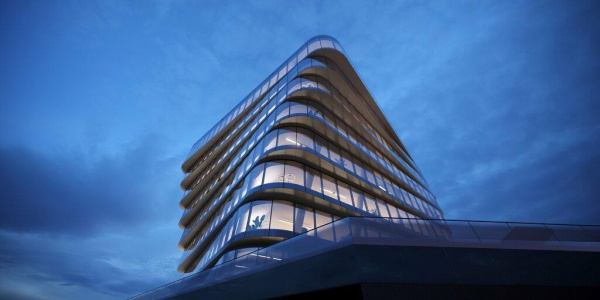

Деловой центр Twist by Sminex, Москва ADSR Crystal

Деловой центр Twist by Sminex, Москва

Цельностеклянные автоматические револьверные двери ADSR CRYSTAL для входной группы делового центра Twist by Sminex.

Смотреть проект →
«Остров Мечты», Москва — реконструкция входной группы ADSR-2 / ADSR-3

«Остров Мечты», Москва — реконструкция входной группы

Реконструкция входной группы комплекса «Остров Мечты» в Москве в 2023–2024 гг. с револьверными дверями ADSR-2 Ø4800 мм и ADSR-3 Ø2600 мм.

Смотреть проект →
Основная линейка: ADSR-2 ADSR-3 ADSR-4 ADSR Crystal
Инженерный FAQ

Часто задаваемые вопросы о револьверных дверях

Краткие ответы по выбору ADSR, диаметру, безопасности, микроклимату, интеграциям и формированию стоимости.

Получить подбор ADSR
Какую револьверную дверь ADSR выбрать для высокого потока, багажа и тележек?+

Для крупных входных групп в первую очередь рассматриваем двухлопастную ADSR-2 с внутренним диаметром 3600–6200 мм. Она предусматривает центральный автоматический раздвижной проход и подходит для сценариев с интенсивным потоком, багажом и тележками. Окончательный размер подтверждается по плану и пиковому режиму эксплуатации.

Чем ADSR-3 отличается от ADSR-4?+

ADSR-3 — трёхлопастная, а ADSR-4 — четырёхлопастная автоматическая револьверная дверь. Обе серии работают в основном диапазоне внутренних диаметров 1800–4000 мм. Выбор зависит от требуемой ширины полезного сектора, характера встречных потоков, архитектуры входа и сценария эксплуатации.

Когда выбирать ADSR Crystal?+

ADSR Crystal выбирают, когда приоритетом является максимально прозрачная архитектура входной группы. Это цельностеклянное решение с прозрачным потолком и 3- или 4-лопастной конфигурацией; внутренний диаметр — 1800–3600 мм.

Как подобрать внутренний диаметр револьверной двери?+

Диаметр подбирается не только по ширине проёма. ИОМАКС ПРО учитывает пиковый поток, число лопастей, ширину полезного сектора, багаж и тележки, требования для МГН, подходы к входной группе, режимы автоматики и архитектурные ограничения. Для предварительного подбора достаточно плана, DWG/PDF или основных размеров.

Можно ли установить тепловую завесу на револьверную дверь ADSR?+

Да. Для ADSR-2, ADSR-3 и ADSR-4 доступны встроенные в канопе или верхние тепловые завесы; исполнение может быть электрическим или водяным. Мощность, способ установки и направление выдува определяются теплотехническим расчётом конкретного объекта.

Какие функции безопасности доступны для ADSR?+

В зависимости от модели и проекта применяются датчики движения и безопасности, защитные буферы и контроль зон прохода, лазерная защита подвижных лопастей, аварийная остановка, режимы для маломобильных групп населения и электромеханическое запирание. Точная комплектация подтверждается проектом.

Можно ли интегрировать револьверную дверь со СКУД и пожарной автоматикой?+

Да, но состав интерфейсов и алгоритмы взаимодействия определяются конкретной моделью и проектом. При подборе ИОМАКС ПРО заранее учитывает требования СКУД, пожарной автоматики и диспетчеризации.

От чего зависит стоимость револьверной двери?+

Стоимость рассчитывается по запросу. На неё влияют модель и диаметр, число лопастей, высота, автоматика и система безопасности, отделка, стекло, тепловая завеса, ночное запирание, интеграции, монтаж и логистика. Для корректного расчёта требуется исходная информация по объекту.

Револьверная, карусельная и вращающаяся дверь — это одно и то же?+

В бытовой речи эти названия часто используют как синонимы. На сайте ИОМАКС ПРО основным техническим термином является «револьверная дверь»; конкретная конструкция далее определяется числом лопастей, типом автоматики, диаметром и назначением.

Нужен расчёт под объект?Пришлите план, DWG/PDF, размеры входной группы и ориентировочный пиковый поток. Сначала проверим применимость ADSR.
