M-902 — лазерный датчик безопасности для автоматических дверей

M-902 — лазерный датчик безопасности для автоматических дверей, работающий по технологии Time-of-Flight (ToF). Датчик измеряет расстояние до человека или объекта и контролирует заданную зону рядом с движущимися элементами двери.

Принцип работы и зона контроля

В качестве источника используется VCSEL с центральной длиной волны 940 нм. Дистанция срабатывания регулируется от 30 до 800 см при отражающей способности объекта 10%, допуск по дистанции — 1%. Дополнительно настраивается неактивная зона 0–150 см.

• угол излучения — 2°;
• световое пятно — примерно Ø7 см на 2 м, Ø14 см на 4 м и Ø28 см на 8 м;
• устойчивость к внешней засветке — до 100 кЛк;
• лазер класса I — безопасный для глаз.

Монтаж

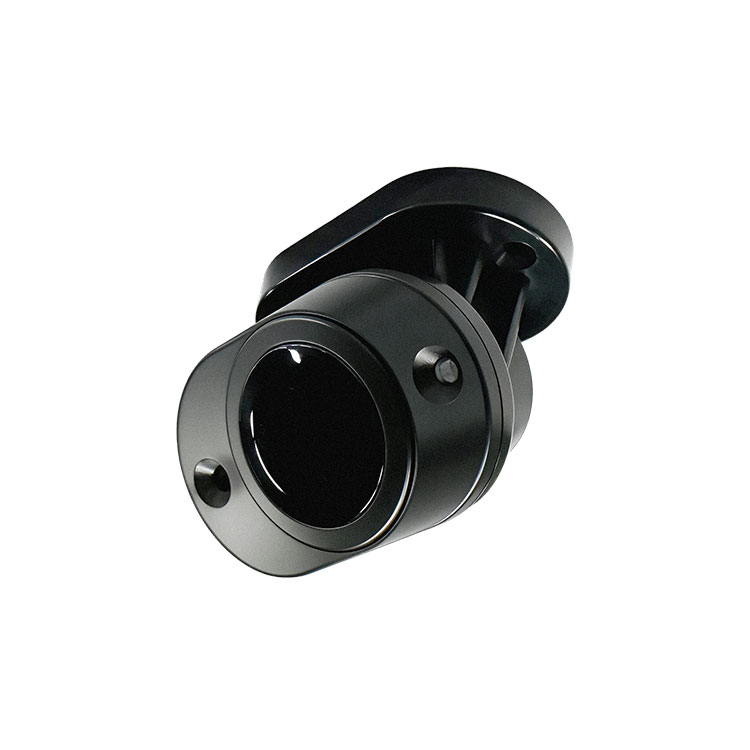

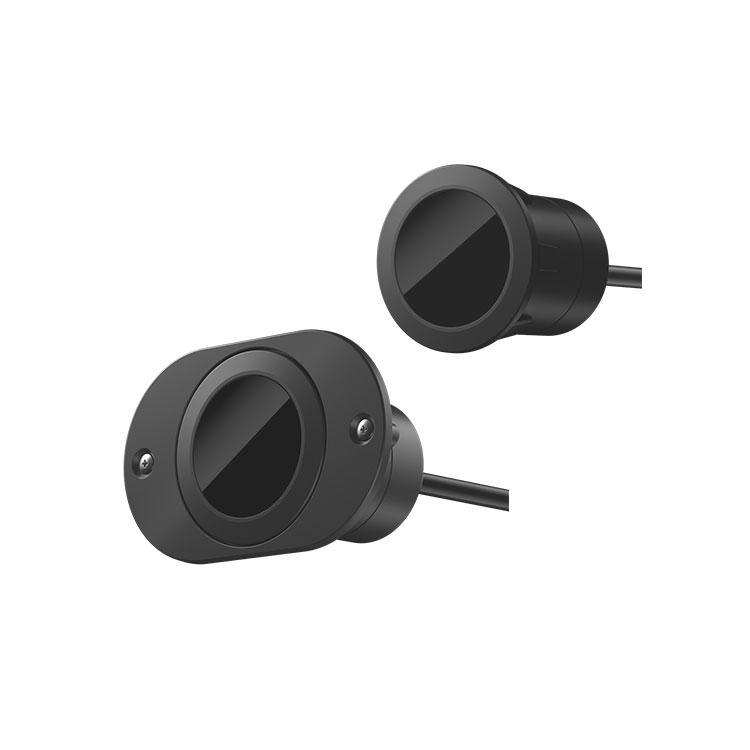

M-902 допускает наружный и скрытый монтаж. Для наружного исполнения угол наклона регулируется в диапазоне 0–90°. Рекомендуемое расстояние от края двери — не менее 5 см. Для скрытой установки требуется отверстие Ø25 мм (1″) глубиной не менее 40 мм.

Питание, выход и настройка

• питание — AC/DC 12–24 В;
• ток ожидания — 10 мА при 12 В;
• ток при срабатывании — 14 мА при 12 В;
• сигнальный выход — NO/NC + COM с переключением режима;
• автоматическое обучение фона после включения — около 8 секунд.

Светодиодная индикация показывает режим обучения, ожидание и обнаружение объекта. Рабочая температура датчика — от −25 до +55 °C.

Комплект поставки

Датчик M-902, кронштейн наружного монтажа, кронштейн скрытого монтажа, комплект винтов и инструкция.

Документация

В карточку добавлены оригинальная инструкция CANBO на английском языке и подготовленная русская версия.
