Gilgen FD20 — привод для распашных дверей

Gilgen FD20 — мощный электромеханический привод для автоматизации одно- и двустворчатых распашных дверей. Он рассчитан как на лёгкие внутренние двери, так и на тяжёлые наружные створки с высокой ветровой нагрузкой и интенсивным потоком посетителей.

Для тяжёлых и интенсивно используемых дверей

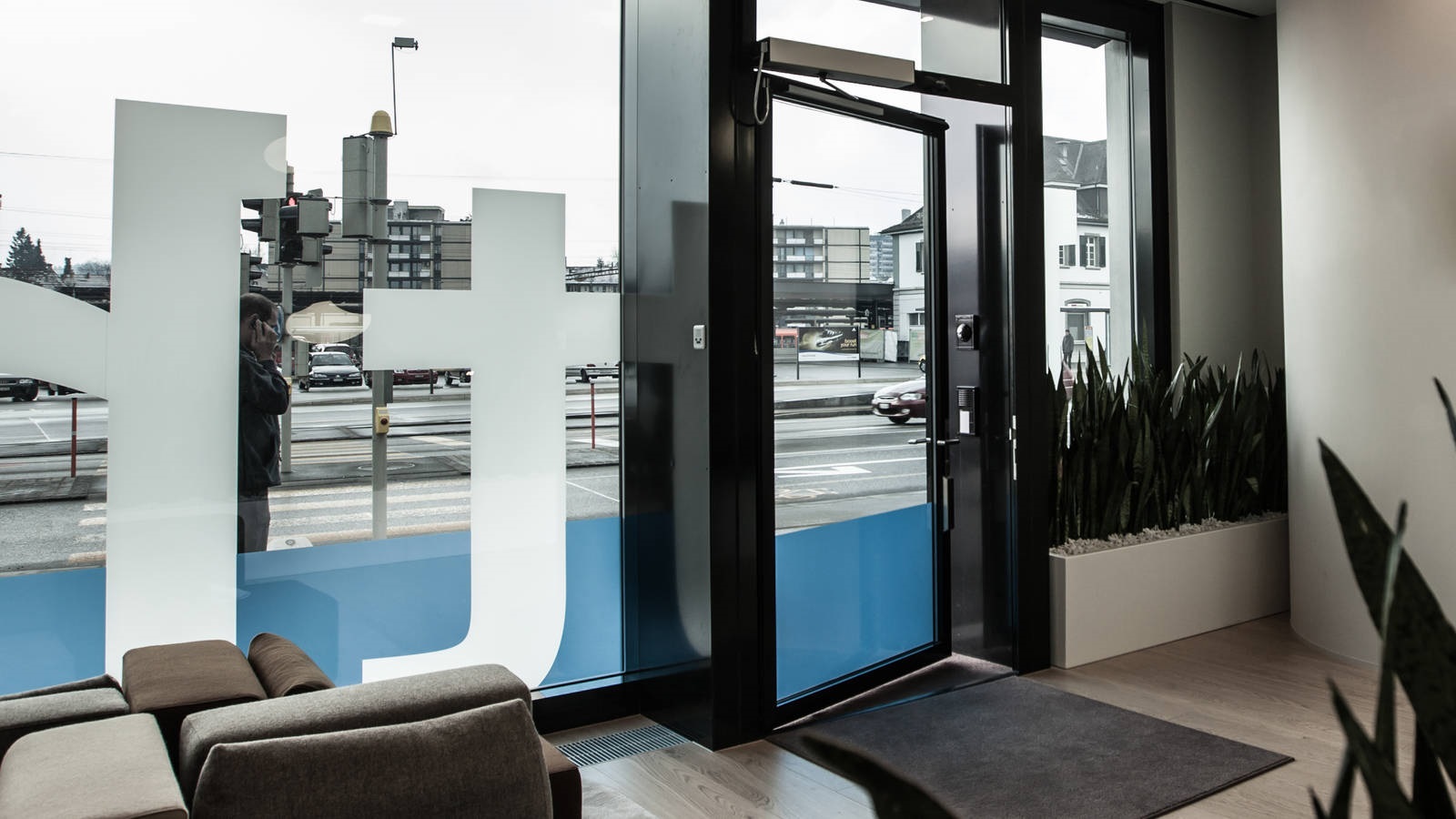

FD20 работает со створками массой до 250 кг. Для одностворчатых дверей производитель указывает ширину 750–1600 мм, для двустворчатых — 1500–3200 мм. Максимальный угол открывания — 105°. Привод подходит для общественных зданий, медицинских учреждений, офисов, торговых объектов и других входных зон с высокой нагрузкой.

Full Power и Low Energy в одном приводе

В одном механизме доступны режимы Full Power и Low Energy. Закрывание выполняется пружиной с моторной поддержкой. В привод встроен ограничитель хода, а интегрированная функция силового закрывания помогает противостоять высокой ветровой нагрузке.

Стандартное и инверсное применение

FD20 поддерживает стандартную конфигурацию и испытанное инверсное исполнение: при отключении питания дверь может открываться для дымоудаления и использования в аварийном выходе. Для двустворчатых дверей предусмотрено автоматическое управление последовательностью закрывания, а также сценарии шлюзования.

Подключение датчиков, замков и автоматики

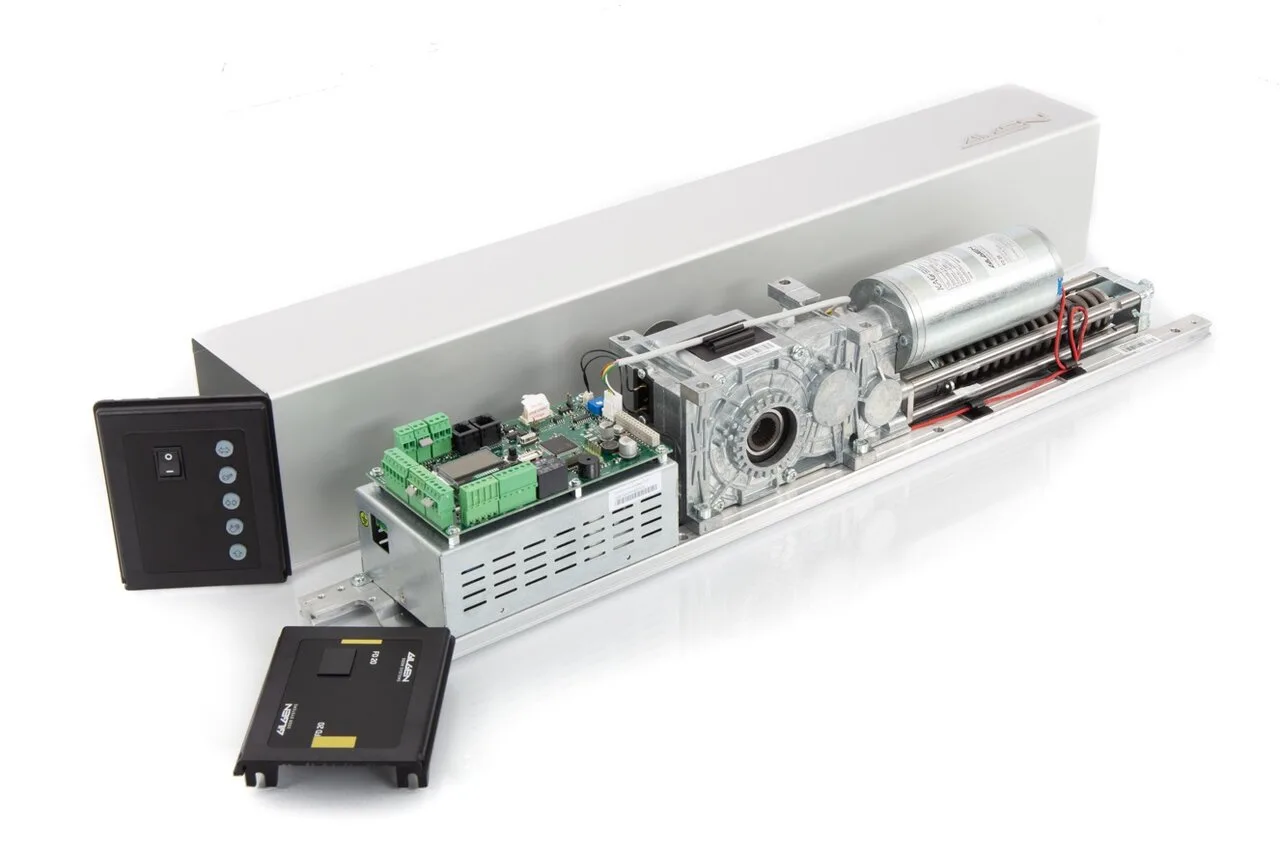

На плате управления предусмотрены клеммы для подключения электрозамков, датчиков безопасности, устройств активации и органов управления. Через дополнительную релейную плату доступны беспотенциальные выходы для передачи состояний в систему диспетчеризации/BMS. Встроенный селектор программ и дисплей с джойстиком упрощают настройку и ввод в эксплуатацию; обновление программного обеспечения выполняется через USB.

Варианты тяги и монтажа

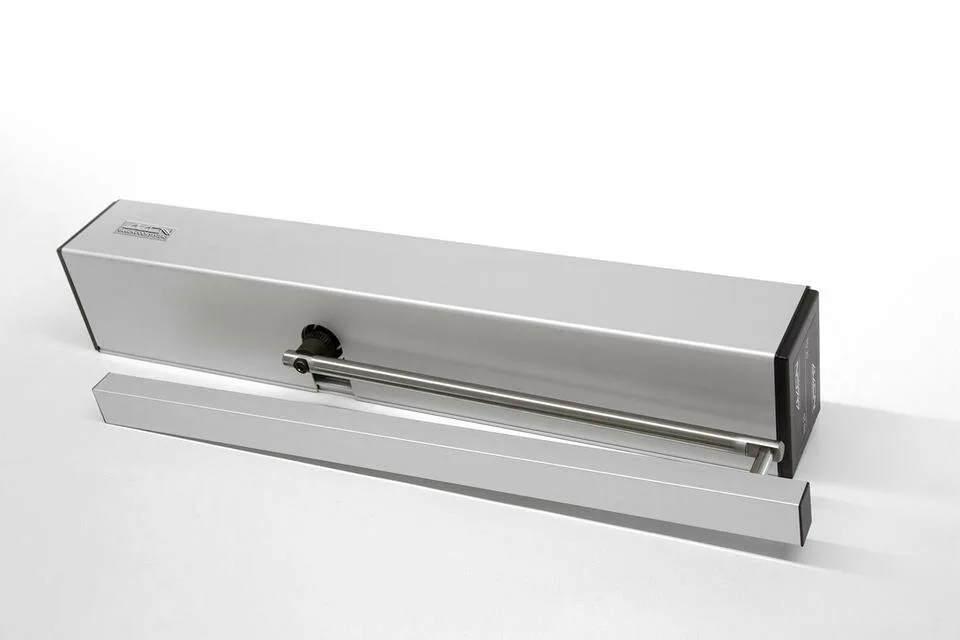

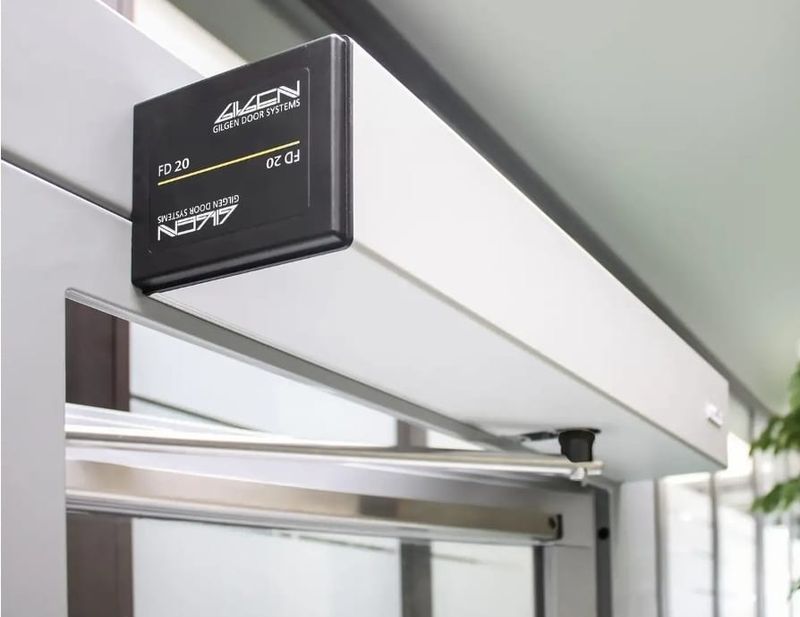

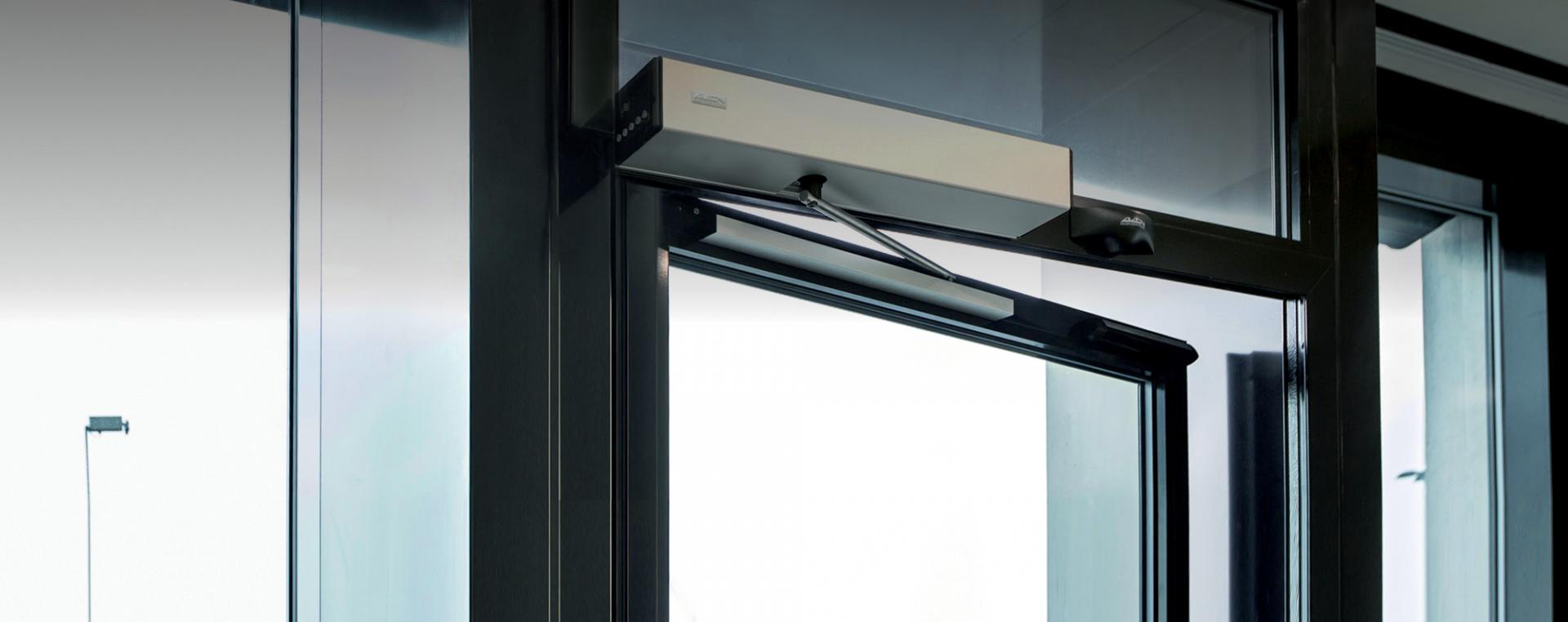

Привод применяется с рычажной тягой для толкающего режима и со скользящим каналом для толкающего или тянущего режима. Возможен монтаж на перемычку либо на дверное полотно. Допустимая глубина перемычки: до 250 мм для стандартной тяги и от −30 до +200 мм для скользящего канала.

Электрические и эксплуатационные параметры

Питание — 230 В AC, 50 Гц; максимальная потребляемая мощность — 560 Вт, номинальная мощность двигателя — 100 Вт, потребление в режиме ожидания — 4 Вт. Для внешних устройств предусмотрен источник 24 В DC, 2 А. Скорость открывания и закрывания — до 40°/с. Крутящий момент выходного вала: до 80 Н·м постоянно и до 240 Н·м кратковременно.

Безопасность и стандарты

Gilgen FD20 соответствует требованиям EN 16005 и DIN 18650 и имеет одобрение TÜV. Производитель указывает степень защиты IP40 (IP42 в соответствующем исполнении), рабочую температуру от −15 до +50 °C и относительную влажность до 85 %.
