3H-IR14 — инфракрасный датчик активации и безопасности

HOTRON 3H-IR14 — компактный инфракрасный датчик для автоматических раздвижных дверей, который в одном корпусе совмещает активацию двери и контроль присутствия пешеходов. Модель использует активное инфракрасное отражение и подходит для входных групп, где важно точно сформировать рабочую зону и уменьшить ненужные циклы открывания.

Активация и безопасность одним устройством

3H-IR14 формирует многорядное инфракрасное поле перед дверью. Доступно от одного до четырёх рядов обнаружения, поэтому зону можно настроить под геометрию конкретного проёма. Двойная инфракрасная завеса в зоне створок помогает контролировать присутствие человека и снижает риск закрывания двери на пешехода.

Точная настройка зоны

Ширина поля выбирается в режимах Wide / Narrow, а глубина регулируется изменением угла от 0° до +5°. Чувствительность также настраивается. Это позволяет ограничить область срабатывания в загруженных входных группах и уменьшить ложные открытия двери из-за движения рядом с проходом.

Таймер присутствия и режим Snow

Таймер присутствия имеет значения 2, 30, 60 секунд и ∞. Для сложных условий предусмотрен режим Snow, предназначенный для снижения влияния снега, листвы и другого движущегося мусора рядом с зоной обнаружения. Для соседних датчиков доступны четыре частотных режима A/B/C/D, уменьшающие взаимные помехи.

Самодиагностика и fail-safe выход

Функцию Self-Monitoring можно включать и отключать DIP-переключателем. При обнаружении внутренней неисправности датчик переводит выход в безопасное состояние и сообщает об ошибке светодиодной индикацией. Выход — один переключающий релейный контакт Form C с допустимой нагрузкой DC 50 В / 0,1 А.

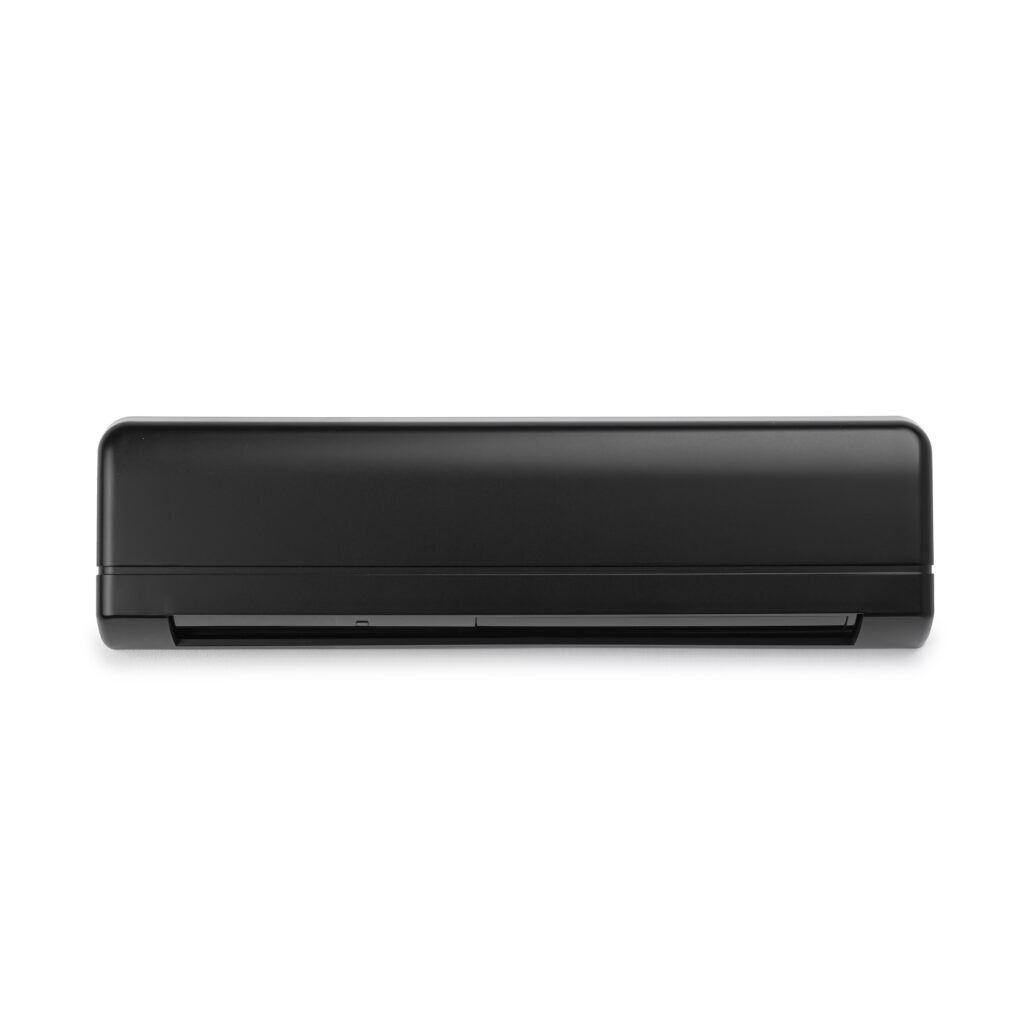

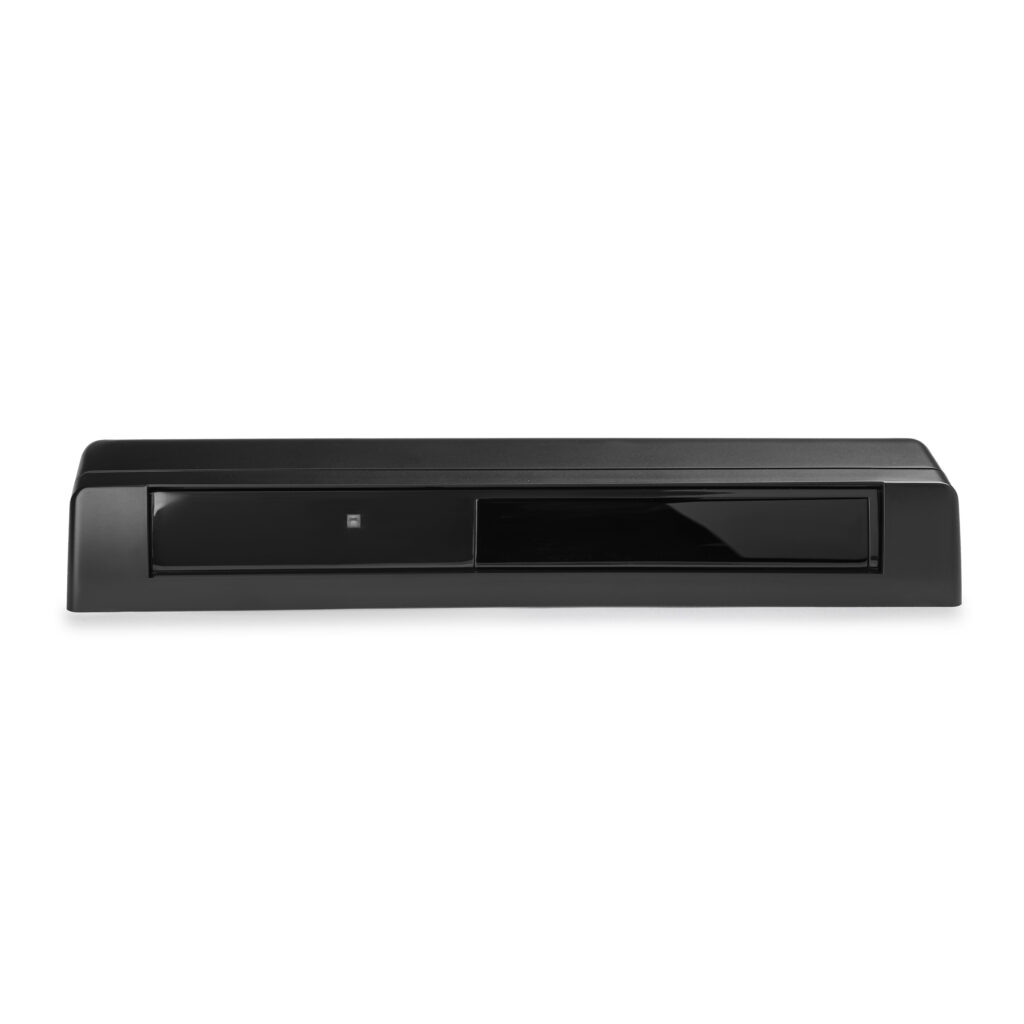

Компактный корпус

Размер корпуса составляет всего 210×59×28,5 мм, масса — около 180 г. Допустимая высота установки — 2–3 м. Питание — AC/DC 12–24 В ±10%, рабочая температура — от −20 до +60 °C, степень защиты — IP54. Доступны чёрное и серебристое исполнения.

Где применяется 3H-IR14

• автоматические раздвижные двери в магазинах, офисах и общественных зданиях;
• входные группы с интенсивным движением рядом с дверью;
• проёмы, где требуется объединить активацию и контроль присутствия в одном компактном датчике;
• объекты, где важна гибкая настройка ширины, глубины и количества рядов обнаружения.

К карточке добавлены официальные документы HOTRON для модели 3H-IR14: брошюра с техническими характеристиками и зоной обнаружения, а также инструкция по монтажу, подключению и настройке.
