J-Wave — бесконтактный инфракрасный выключатель для автоматических дверей

J-Wave — бесконтактный инфракрасный выключатель для активации автоматических дверей. Узкий корпус позволяет установить устройство на дверной коробке, стойке или направляющей, а активный ИК-датчик реагирует на движение руки без физического касания.

Бесконтактная активация двери

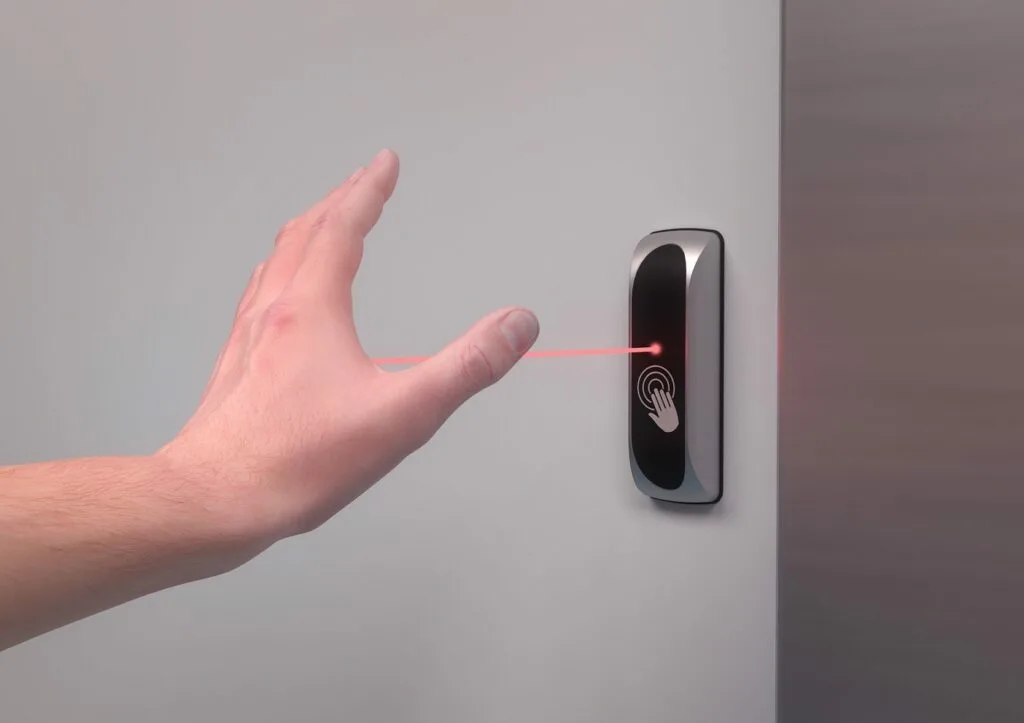

J-Wave предназначен для подачи команды открытия автоматической двери при движении руки или другого объекта перед сенсором. Бесконтактный принцип управления уменьшает необходимость касаться общей поверхности и особенно удобен в медицинских, торговых, офисных и других общественных помещениях.

Регулируемая дистанция 10–30 см

Дистанция обнаружения регулируется примерно от 10 до 30 см. Это позволяет подобрать чувствительность под конкретное место установки: сократить зону рядом с интенсивным потоком или увеличить её для более ранней активации.

Узкий корпус 40×117 мм

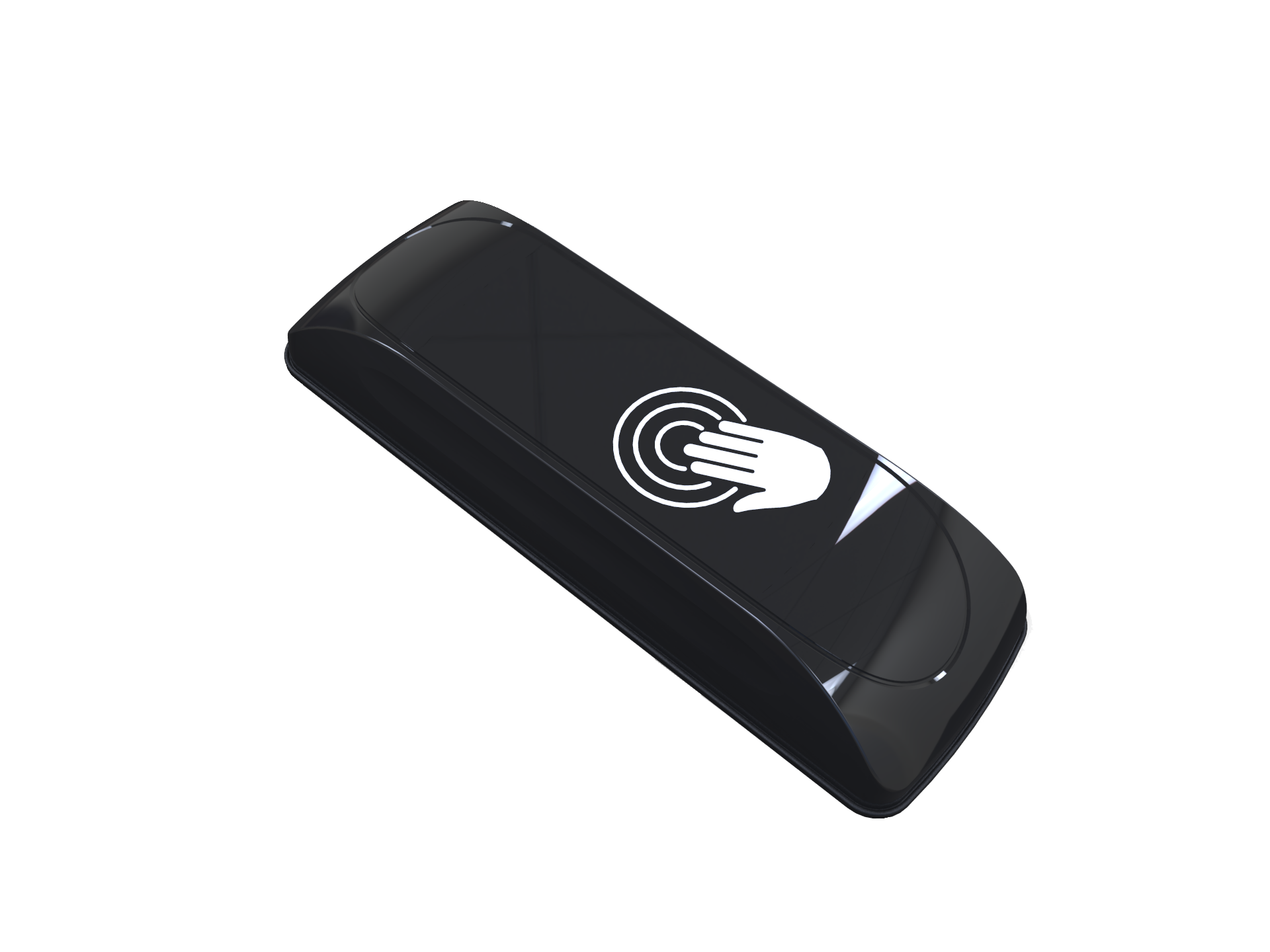

Размер J-Wave составляет всего 40 × 117 × 19,5 мм. Низкопрофильная конструкция подходит для установки на узких дверных рамах и вертикальных элементах, где стандартная квадратная кнопка занимает слишком много места.

Постоянная LED-подсветка

Лицевая панель постоянно подсвечивается, поэтому выключатель легко заметить в помещении с невысокой освещённостью. По заводской инструкции в режиме ожидания индикатор зелёный, при обнаружении — красный.

Pulse и Toggle

J-Wave поддерживает два режима релейного выхода. Pulse рекомендуется производителем для автоматических дверей: при обнаружении реле кратковременно активируется, после чего дверь работает по штатной логике контроллера. Toggle переключает состояние выхода при каждом последующем обнаружении и подходит для задач, где требуется фиксируемое состояние.

Стандартный релейный выход

Питание — DC 12–30 В / AC 12–24 В. Выход — релейный контакт с допустимой нагрузкой до 1 А при 30 В DC. В импульсном режиме заводская инструкция указывает удержание реле примерно 1–2 секунды.

Защита IP54

Корпус изготовлен из прочного поликарбоната и имеет степень защиты IP54. В конструкции предусмотрена водозащитная прокладка. При монтаже производитель рекомендует избегать прямого солнечного света и постоянных объектов непосредственно перед зоной обнаружения.

Документация

В карточке размещаются оригинальный каталог J-Wave и оригинальная инструкция по установке Hotron. Переведённые ИОМАКС/AI инструкции в карточку не добавляются.
