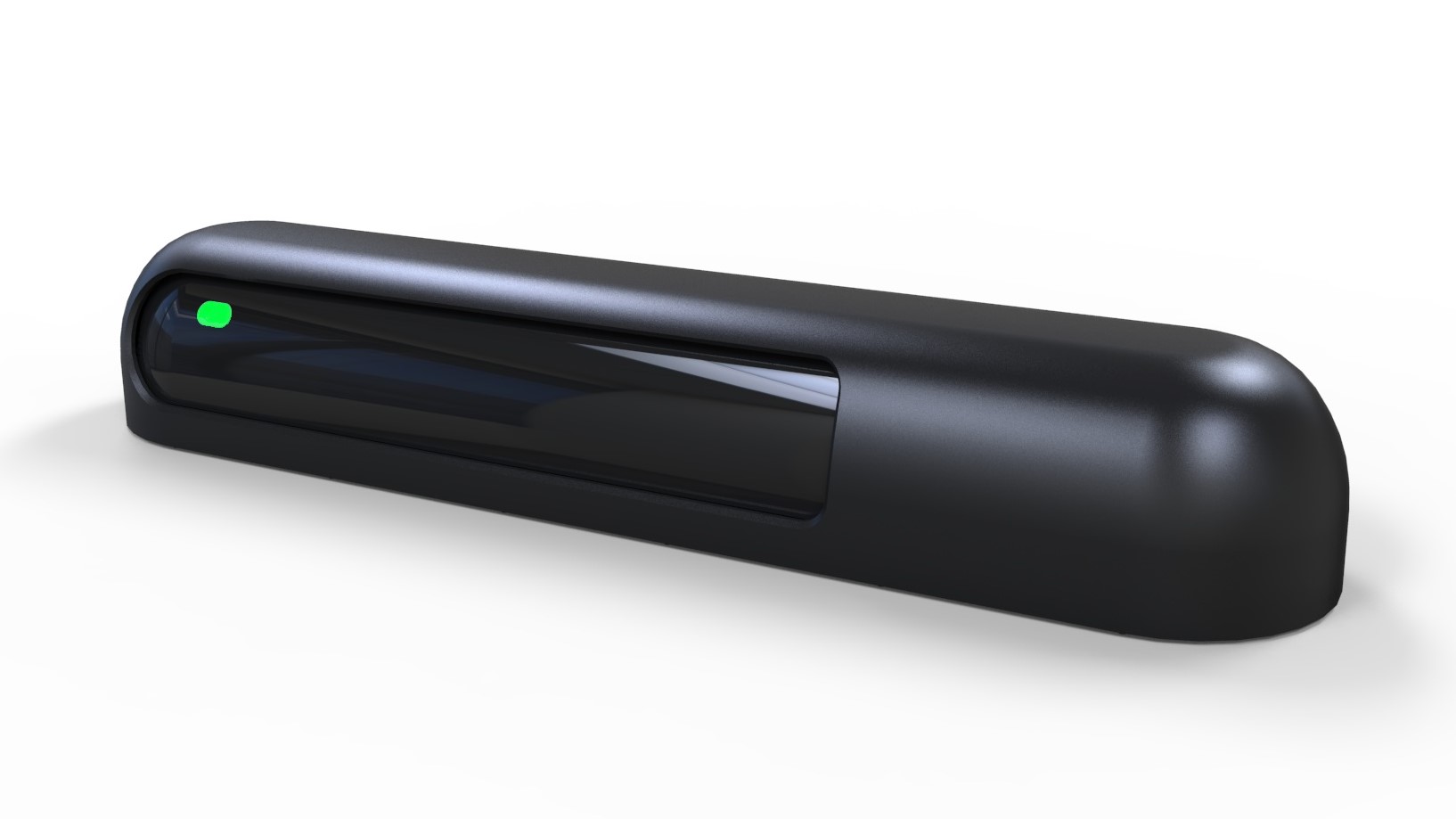

MIR-60 и MIR-60 Uni — комбинированные датчики активации и безопасности

HOTRON MIR-60 и MIR-60 Uni — комбинированные датчики для автоматических раздвижных дверей, объединяющие микроволновую активацию и активную инфракрасную безопасность. Оба исполнения позволяют одним устройством формировать сигнал открытия двери и контролировать присутствие пешехода в зоне движения створок.

Две технологии в одном корпусе

Микроволновый канал работает на частоте 24,125 ГГц и обеспечивает раннее обнаружение движения, а активный инфракрасный канал контролирует присутствие в непосредственной близости от двери. Такое сочетание подходит для входных групп с интенсивным потоком людей, где требуется одновременно своевременная активация и безопасное закрывание.

MIR-60 — надёжная активация и безопасность

Базовый MIR-60 рассчитан на установку на высоте до 3 м. Регулируемая микроволновая антенна поддерживает широкую и узкую форму зоны, а цифровая настройка упрощает ввод датчика в эксплуатацию. В приложенной брошюре для MIR-60 указаны таймер присутствия 2/30/60 секунд или ∞, питание AC/DC 12–24 В и степень защиты IP54.

MIR-60 Uni — контроль направления движения

MIR-60 Uni дополнительно позволяет выбрать однонаправленный (Uni) или двунаправленный (Bi) режим радара. В однонаправленном режиме дверь может реагировать на движение к входу и игнорировать движение от него. Это уменьшает ненужные циклы открытия и помогает снизить теплопотери входной группы.

Гибкая настройка выходов

По приложенной инструкции MIR-60 Uni логика выхода безопасности и выхода активации выбирается как NO или NC. Предусмотрены релейный выход 1 А / 24 VDC, PhotoMOS-выход и тестовый вход 6 мА при 24 VDC. Меню также позволяет настроить совместную работу инфракрасного и радиолокационного каналов и режим низкой отражательной способности.

Быстрая реакция и постоянный контроль присутствия

Время реакции микроволнового канала составляет около 0,1 с, инфракрасного — около 0,2 с. Таймер присутствия можно установить на 2, 30 или 60 секунд либо на постоянное присутствие. LED-индикация отображает режим ожидания, радарное обнаружение, срабатывание ИК-зоны и низкий уровень отражённого сигнала.

Компактный монтаж

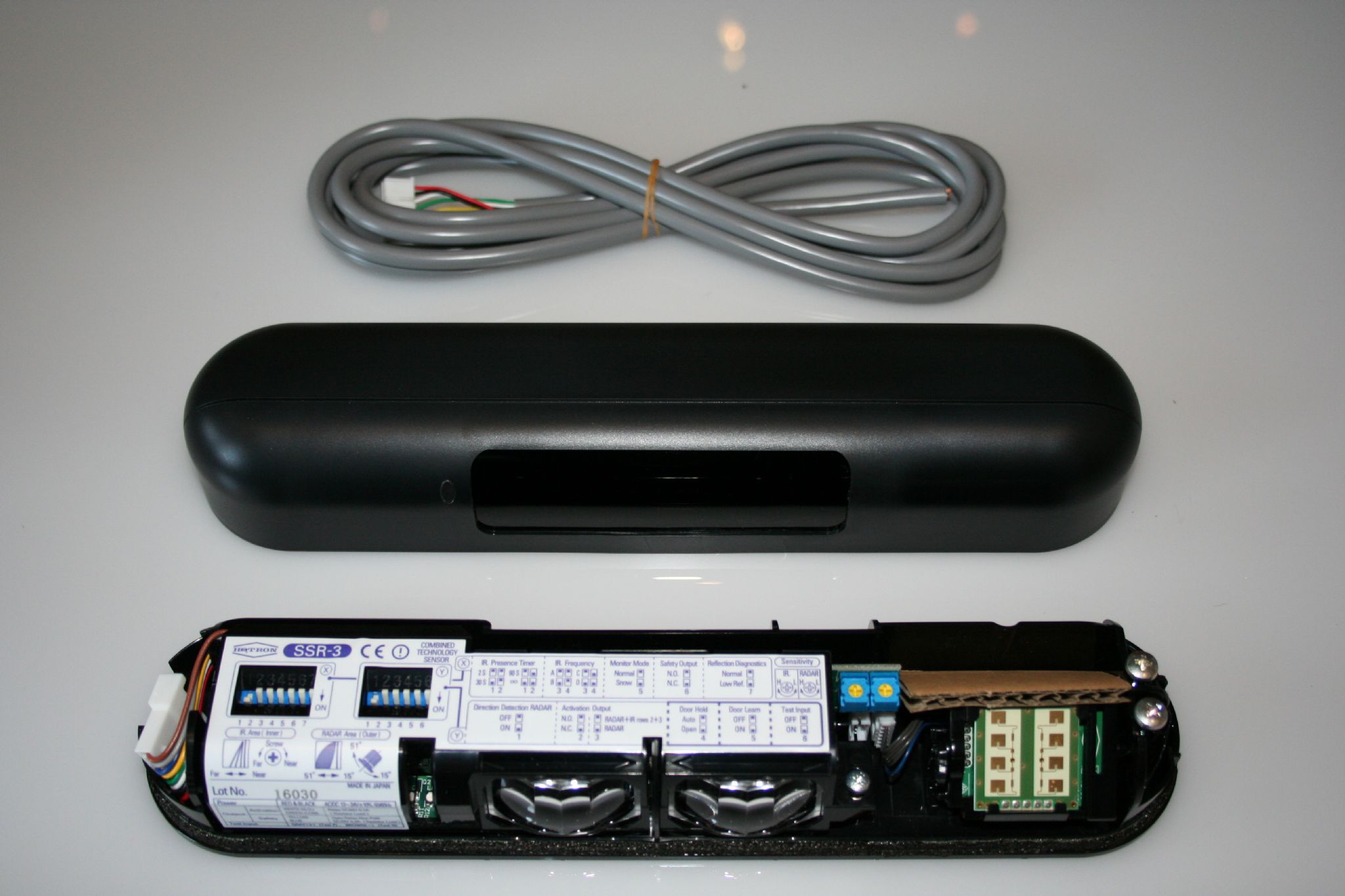

Размер корпуса составляет около 265×60×42,5 мм, масса — 250 г. Максимальная высота установки — 3 м. Питание — AC/DC 12–24 В ±10%. Для MIR-60 Uni в приложенной инструкции указан кабель длиной 2,5 м.

Как выбрать модификацию

• MIR-60 — для стандартных автоматических раздвижных дверей, где требуется комбинированная активация и безопасность;
• MIR-60 Uni — когда дополнительно нужен контроль направления движения и возможность уменьшить лишние открытия при удалении человека от двери.

В карточке размещены актуальные документы из предоставленного архива: брошюра MIR-60, русская брошюра MIR-60 Uni и русская инструкция MIR-60 Uni. Дублирующие копии документов в карточку не добавляются.
