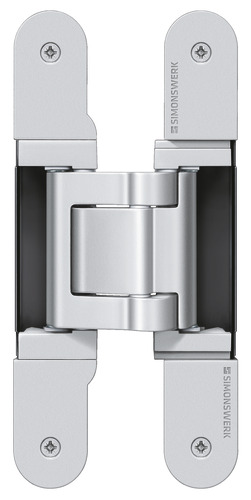

Петля SIMONSWERK TECTUS TE 541 3D FZV

Петля SIMONSWERK TECTUS TE 541 3D FZV относится к скрытой серии TECTUS в специальном исполнении FVZ для выбранной дверной конструкции. Расположение монтажных элементов необходимо сверять с заводским чертежом именно этой модификации.

Особенности конструкции

Заводская спецификация указывает конструктивные особенности: для нефальцованных полотен, для коробок из дерева, стали или алюминия, с необслуживаемыми подшипниками скольжения, с трёхмерной регулировкой.

Регулировка предусмотрена по горизонтали, высоте и прижиму (соответственно ±3 мм, ±3 мм и ±1 мм).

Основные технические параметры

По техническому паспорту производителя: допустимая нагрузка — 100 кг; габаритная длина — 185 мм; минимальная толщина полотна — 42 мм; диаметр фрезы — 24 мм; угол открывания — 180°; ширина крепления со стороны створки/рамы — 28 мм / 28 мм.

Подбор и установка

Перед установкой необходимо проверить направление открывания, материал полотна и коробки, количество петель и расстояния между ними. Монтажные вырезы и крепление выполняются по чертежу конкретной модели; допустимую массу нельзя оценивать по одному только внешнему сходству петель.

Вариант покрытия

Заявленное покрытие данного товара — Хром матовый F1 окраш. (SW124). Оттенок на фотографии может отличаться от заказанного исполнения, поскольку заводские иллюстрации не всегда показывают все варианты отделки.
