Петля SIMONSWERK TECTUS TEG 310 2D

SIMONSWERK TECTUS Glass TEG 310 2D 80 — скрытая петля для цельностеклянных межкомнатных дверей из закалённого стекла ESG толщиной 8–10 мм. Заводской артикул исполнения с матовой нержавеющей сталью (SW 040): 5 400726 0 04002 (без пробелов: 5400726004002); EAN 4015471133061. Артикул совпадает с опубликованным артикулом исходной карточки поставщика.

Технические характеристики

• Допустимая масса дверного полотна: до 80 кг на две петли при стандартном размере полотна 1 × 2 м.
• Общая длина петли: 160 мм; ширина рамной части: 28 мм.
• Диаметр фрезы: 24 мм; угол открывания: до 180°.
• Монтаж без сверления стеклянного полотна; регулировка в двух плоскостях.
• Совместима с деревянными, стальными и алюминиевыми дверными коробками при использовании подходящих приёмных элементов.

Монтаж и комплектация

Конкретный приёмный элемент, фрезеровку и крепёж подбирают по типу коробки и заводской документации. Нагрузка 80 кг относится к двум петлям на полотне, а не к одной петле. Указанная в заводском паспорте упаковка не определяет единицу продажи этой карточки IOMAX — она должна сверяться отдельно с прайсом и условиями поставки.

Документация

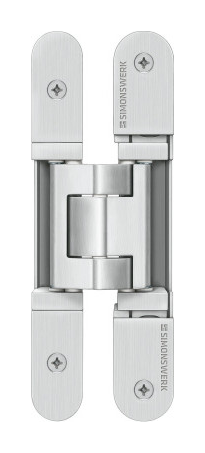

Доступна общая заводская инструкция монтажа TEG 310 2D для вариантов 60/80 кг; добавляется индивидуальный заводской паспорт именно исполнения TEG 310 2D 80. Фотография носит иллюстративный характер: покрытие должно проверяться по обозначению SW 040 и артикулу.
