Ригельный электропривод AUMULLER FV

Name: Ригельный электропривод AUMULLER FV
Brand: AUMULLER

Ригельные приводы AUMULLER FV для автоматического запирания оконных систем.

Уточнить наличиеМодель FV

СтоимостьПо запросу

Получить предложение

Категория

Прочие приводы

Бренд

AUMULLER

Поставка

срок уточняется при запросе

О продукте

Описание

Производитель: AUMULLER AUMATIC GmbH.

Семейство FV включает компактные ригельные приводы для разных схем запирания и монтажа. Они работают совместно с оконными приводами в системах вентиляции и дымоудаления.

Основные характеристики

24 V DC
совместная работа с оконными приводами
варианты FVUI/FVUR/FVUB/FVUE и FV1/FV3/FV4
для RWA/NRWG
накладной и профиль-зависимый монтаж

Варианты исполнения и артикулы

Исполнение	Артикул
FVUI	515910
FVUR	515920
FVUB R	515930
FVUB L	515940
FVUE	515915
FV1 R (1x)	515103
FV3 R (1x)	515102
FV4 R (1x)	515129
FV1 L (1x)	515106
FV3 L (1x)	515105
FV4 L (1x)	515130
FV1 R (2x)	515111
FV3 R (2x)	515110
FV4 R (2x)	515131
FV1 R (2x)	515113
FV3 R (2x)	515112
FV4 R (2x)	515132
FV1 R (3x)	515116
FV3 R (3x)	515114
FV4 R (3x)	515136
FV1 L (3x)	515118

Консоли и элементы крепления

Ниже показаны совместимые варианты крепления для этой серии. Использованы отдельные технические схемы производителя AUMULLER, а не большие страницы каталога. Конкретный комплект выбирают по типу створки, профилю, направлению открывания и доступной монтажной площади.

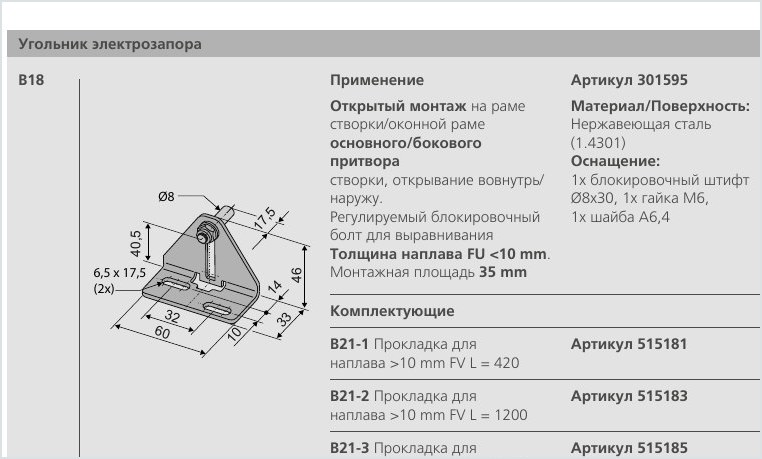

B18

Угольник электрозапора для накладного монтажа; регулируемый запорный болт.

Артикул: 301595

B21-1

Прокладка для наплава >10 мм, FV L=420.

Артикул: 515181

B21-2

Прокладка для наплава >10 мм, FV L=1200.

Артикул: 515183

B21-3

Прокладка для наплава >10 мм, FV L=2000.

Артикул: 515185

B22

Прокладка для штапика.

Артикул: 301599

Для заказа крепления укажите модель привода, тип и материал профиля, направление открывания, размеры створки и требуемый угол открывания.

Документация производителя

Страница AUMULLER для этой серии

Технические данные

Характеристики

Тип приводаРигельный электропривод

Рабочее напряжение24 В DC

Усилие / крутящий момент600 Н; сила удержания / запирания до 1000 Н

Рабочий ход / уголFVUx: 18 мм; FV1/FV3/FV4: 15 мм

Скоростьвремя движения около 5 с (FV Click 4,5 с)

Класс защитыIP32

ЭлектроникаFV1: внешняя; FV3: S1; FV4: S2/S3/S12 / M-COM

ПрименениеЕстественная вентиляция, RWA, ferralux® NRWG

Основные исполненияFVUI, FVUR, FVUB R/L, FVUE, FV1, FV3, FV4

КатегорияПрочие приводы

МодельFV
