Прямой монтаж вместо оконной ручки
OFV устанавливается в зоне оконной ручки и воздействует на фурнитуру через квадрат 7×55 мм.
Ригельный электропривод AUMULLER OFV
Ригельный привод AUMULLER OFV для автоматизации оконной ручки и фурнитуры.
СтоимостьПо запросу
Получить предложениеО продукте
Описание
Производитель: AUMULLER AUMATIC GmbH.
OFV устанавливается вместо оконной ручки и автоматически поворачивает фурнитуру. Подходит в том числе для поворотно-откидных окон и может работать совместно с приводами открывания.
Основные характеристики
- 24 V DC
- крутящий момент 10 Nm
- момент удержания 22 Nm
- поворот 90° / 180°
- IP32
Варианты исполнения и артикулы
| Исполнение | Артикул |
|---|---|
| OFV1 24 V DC | 513850 |
| OFV1 M-COM 24 V DC | 513860 |
Консоли и элементы крепления
Ниже показаны совместимые варианты крепления для этой серии. Использованы отдельные технические схемы производителя AUMULLER, а не большие страницы каталога. Конкретный комплект выбирают по типу створки, профилю, направлению открывания и доступной монтажной площади.

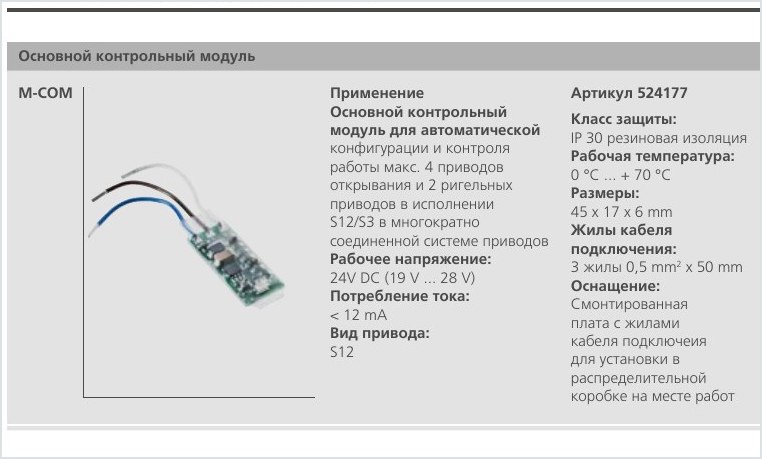

M-COM
Модуль конфигурации для работы OFV1 M-COM совместно с приводами открывания S3/S12.
Артикул: 524177
Для заказа крепления укажите модель привода, тип и материал профиля, направление открывания, размеры створки и требуемый угол открывания.
Документация производителя
Технические данные
Характеристики
Тип приводаРигельный привод оконной фурнитуры
Рабочее напряжение24 В DC
Усилие / крутящий моменткрутящий момент до 10 Н·м; удержание 22 Н·м
Рабочий ход / уголугол вращения 90° / 180°
Скорость90° — 4,5 с; 180° — 9,0 с
Класс защитыIP32
Рабочая температура−5…+60 °C
ЭлектроникаOFV1 / OFV1 M-COM; интеграция с S1/S2/S3/S12
ПрименениеЕстественная вентиляция, RWA, ferralux® NRWG; автоматизация оконной фурнитуры
Основные исполненияOFV1 24 В DC, OFV1 M-COM 24 В DC
Степень защитыIP32
КатегорияПрочие приводы
МодельOFV
