Петля SIMONSWERK TECTUS TE 640 3D Energy

Скрытая петля SIMONSWERK TECTUS TE 640 3D Energy объединяет шарнирное крепление нефальцованной двери и конструктивную возможность передачи электрических соединений через петлевую зону. Такое исполнение применяют при проектировании дверей с электронными функциями.

Особенности конструкции

Заводская спецификация указывает конструктивные особенности: для нефальцованных полотен, для коробок из дерева, стали или алюминия, с необслуживаемыми подшипниками скольжения, с трёхмерной регулировкой.

Регулировка предусмотрена по горизонтали, высоте и прижиму (соответственно ±3 мм, ±3 мм и ±1 мм). Конструкция Energy предусматривает постоянную передачу энергии через область петлевого узла.

Основные технические параметры

По техническому паспорту производителя: допустимая нагрузка — 200 кг; габаритная длина — 240 мм; минимальная толщина полотна — 40 мм; диаметр фрезы — 24 мм; угол открывания — 180°; ширина крепления со стороны створки/рамы — 32 мм / 32 мм.

Подбор и установка

У версии Energy дополнительно проверяют трассу электрического соединения и совместимость сопрягаемых компонентов. Наличие канала передачи энергии не заменяет подбора кабельных и монтажных элементов по паспортной документации.

Вариант покрытия

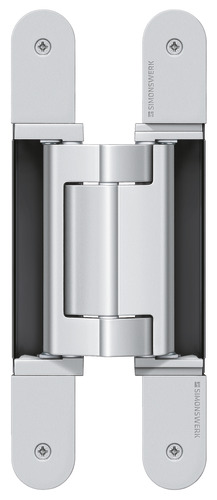

Заявленное покрытие данного товара — Хром матовый F1 окраш. (SW124). Оттенок на фотографии может отличаться от заказанного исполнения, поскольку заводские иллюстрации не всегда показывают все варианты отделки.
